Antipireno savybių skirtumai tarp PE ir PVC

Plastiko apdirbimo ir pramoninio pritaikymo pramonėje polietilenas (PE) ir polivinilchloridas (PVC) yra du plačiausiai naudojami bendrosios paskirties plastikai, apimantys pakuotes, statybas, žemės ūkį, elektros izoliaciją ir pramoninį pamušalą. Daugelis pirkėjų ir perdirbėjų klaidingai mano, kad komercinių antipirenų pridėjimas gali visiškai pašalinti PE medžiagų degumą ir leisti PE pasiekti tokį patį antipireno lygį kaip ir modifikuotas PVC. Tačiau daugybė autoritetingų medžiagų degimo bandymų ir pramoninių standartų patikra įrodo, kad PE turi būdingų antipireno savybių trūkumų, kurių negalima iš esmės pašalinti. Net ir po didelės dozės antipireno modifikavimo, PE medžiagos vis tiek gali nuolat degti esant nuolatinei atvirai ugniai ir aukštai temperatūrai, o jų visapusiškas antipireno stabilumas yra daug prastesnis nei PVC. Šiame straipsnyje apjungiami tarptautiniai degimo bandymų duomenys, polimerų pirolizės mechanizmo tyrimai ir pramonės standartiniai parametrai, siekiant moksliškai išanalizuoti esminį antipireno skirtumą tarp PE ir PVC ir paaiškinti PE antipireno modifikavimo apribojimus.

Visų pirma, esminis antipireno savybių skirtumas tarp PE ir PVC kyla dėl jų molekulinės struktūros ir būdingų medžiagų savybių, kurios yra nekintamos fizinės ir cheminės esmės. Remiantis polimerų degimo kinetikos tyrimais, paskelbtais MDPI žurnale Fire 2025 m., PVC molekulinėje grandinėje yra 56,7 % chloro elementų, kurie yra natūralus halogeninis antipireninis komponentas, nepridedant rankiniu būdu. Priešingai, grynas PE yra sudarytas tik iš anglies ir vandenilio elementų, be būdingų antipirenų grupių. Priklauso tipiškam labai degiam angliavandenilio polimerui, kurio atsparumas ugniai itin žemas ir pradinėje būsenoje savaime neužgesta.

Ribojantis deguonies indeksas (LOI), pagrindinis tarptautinis medžiagų degumą įvertinantis indeksas, gali intuityviai atspindėti atotrūkį tarp dviejų medžiagų. LOI testas pagrįstas ISO 4589-2 standartu, kuris nurodo minimalią deguonies koncentraciją, reikalingą medžiagų degimui palaikyti. Kuo didesnė LOI reikšmė, tuo medžiaga sunkiau degs. Autoritetingi Vinilo instituto bandymų duomenys rodo, kad gryno standaus PVC LOI vertė yra 45–48%, gerokai viršijanti kritinę 28% antipireno ribą. Jis gali stabiliai degti tik aplinkoje, kurioje gausu deguonies, ir pasižymi puikiomis savaiminio gesinimo savybėmis natūraliame ore. Priešingai, gryno PE LOI yra tik 19,0%, o tai yra mažesnė nei 21% deguonies koncentracija normaliame ore. Tai reiškia, kad grynas PE gali laisvai ir nuolat degti įprastoje atmosferinėje aplinkoje, beveik neturint natūralaus antipireno savybių.

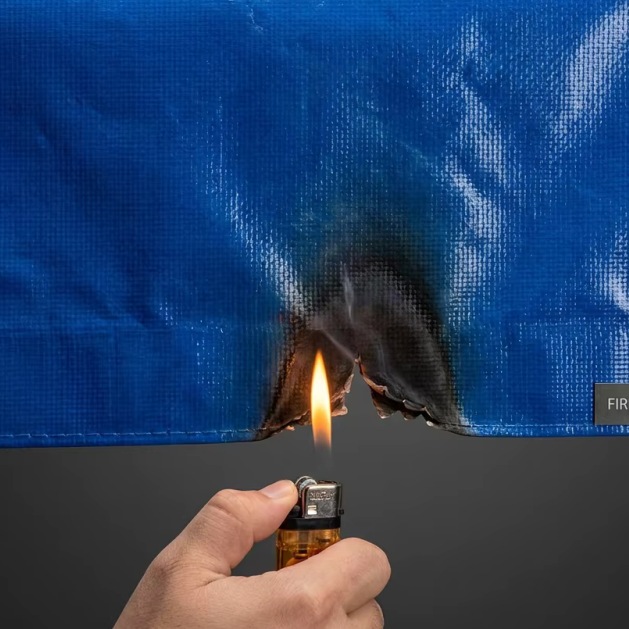

Daugelis įmonių bando kompensuoti PE degumo defektus pridedant neorganinių ir organinių antipirenų, tokių kaip amonio polifosfatas (APP), magnio hidroksidas ir aliuminio hidroksidas. Tačiau eksperimentiniai duomenys įrodo, kad antipirenai gali tik šiek tiek sumažinti PE degimo greitį ir šilumos išsiskyrimą, bet negali pasiekti, kad PE pasiektų nedegų ar stabilų antipireną, o modifikuotas PE vis tiek gali smarkiai degti nuolatinės atviros ugnies sąlygomis. Remiantis 2025 m. tyrimų duomenimis iš Kinijos medžiagų mokslo ir technologijų žurnalo, net kai PE pridedama su 25 % didelio efektyvumo kompozitiniu antipirenu (didžiausia pramoninio apdorojimo technologija leidžiama proporcija), jo LOI vertė gali būti padidinta tik iki 28,5–30,2 %. Nors jis pasiekia pirminį antipireno standartą atliekant trumpalaikį UL-94 vertikalaus degimo bandymą, kai išorinė liepsna trunka ilgiau nei 30 sekundžių, modifikuotas PE visiškai užsidegs, lydimas nuolatinio tirpimo, lašėjimo ir plitimo. Palyginimui, paprastas nemodifikuotas PVC gali savaime užgęsti per 2 sekundes po to, kai palieka ugnies šaltinį, be varvančio degimo reiškinio.

Pagrindinė priežastis, kodėl antipirenai negali visiškai pagerinti PE antipireno, yra skirtingi abiejų medžiagų pirolizės ir antipirenai mechanizmai. Remiantis TG-FTIR-GC/MS kombinuotu polimero pirolizės kinetikos tyrimu, PVC priklauso nuo vidinių chloro elementų, kad suyra ir išskiria vandenilio chlorido (HCl) dujas kaitinant. HCl gali izoliuoti deguonį, užfiksuoti aktyvaus degimo laisvuosius radikalus ir iš esmės nutraukti degimo grandininę reakciją. Tuo pačiu metu PVC pirolizės metu ant paviršiaus sudarys tankų ir stabilų anglies sluoksnį, kuris gali blokuoti šilumos perdavimą ir neleisti vidinėms medžiagoms toliau irti bei degti.

Tačiau modifikuoto PE antipireno mechanizmas yra visiškai pasyvus. Antipirenas, pridėtas prie PE, atlieka tik šilumos sugerties ir deguonies izoliacijos vaidmenį paviršiniame degimo etape. Kai nuolat susiduriama su aukšta temperatūra, viršijančia 350 ℃, PE molekulinė grandinė atsitiktinai nutrūksta, o antipirenas greitai suges po skilimo ir praradimo aukštoje temperatūroje. Be to, degimo metu PE išskiria daug išlydytų lašelių. Šie aukštos temperatūros išlydyti lašeliai ne tik paskleis liepsną, bet ir paspartins likusių medžiagų terminį skilimą, sudarydami užburtą degimo ciklą. Net jei paviršius sudaro anglies sluoksnį, jis yra laisvas ir trapus, negali atsispirti ilgalaikiam kepimui aukštoje temperatūroje ir liepsnos erozijai, o tai yra pagrindinė priežastis, kodėl modifikuotas PE negali pasiekti ilgalaikio antipireno.

Kalbant apie šerdies degimo efektyvumo rodiklius, tokius kaip didžiausias šilumos išsiskyrimo greitis (pHRR) ir bendras šilumos išsiskyrimas (THR), atotrūkis tarp antipireno PE ir PVC taip pat yra labai akivaizdus. Pagal standartizuotus kūgio kalorimetro testus įprasto PVC pHRR yra tik 185 kW/m², o THR per 5 minutes yra 22 MJ/m². Priešingai, didelės dozės antipireno modifikuoto PE pHRR yra net 287 kW/m², o THR siekia 57 MJ/m², tai yra daugiau nei du kartus daugiau nei PVC. Šie duomenys visiškai įrodo, kad modifikuotas PE degimo metu vis dar išskiria didžiulę šilumą, pasižymi dideliu liepsnos plitimo gebėjimu ir negali atitikti aukštų standartinių gaisro prevencijos reikalavimų statybos, elektros ir aukštos temperatūros pramonės scenarijų.

Kalbant apie pramoninį pritaikymą ir saugos standartus, dviejų medžiagų antipireno skirtumas taip pat aiškiai apibrėžtas. Pagal GB/T 2408-2021 plastiko degimo charakteristikų klasifikavimo standartą ir EU EN 13501-1 gaisro įvertinimo standartą, nepakeistas PVC gali stabiliai pasiekti B1 mažo degumo ir savaime gesinimo klasę, kuri yra tinkama gaisrui jautriems scenarijams, pavyzdžiui, pastato vidaus apdailai ir elektros korpusui. Tačiau net ir antipirenas modifikuotas PE gali pasiekti tik V-1 lygį atliekant UL-94 testą, todėl sunku išlaikyti B1 klasės sertifikatą. Remiantis 2025 m. nacionalinių statybinių medžiagų saugos stebėjimo duomenų statistika, ilgalaikėje aukštos temperatūros ir atviros ugnies aplinkoje modifikuotas PE neabejotinai sudegs, o jo antipireno gedimų dažnis praktiniuose inžineriniuose pritaikymuose siekia net 89%.

Taip pat verta paminėti, kad per didelis antipirenų pridėjimas prie PE sukels papildomų veikimo trūkumų. Kai antipireno kiekis viršija 20%, PE tempiamasis stipris ir kietumas sumažės 30–40%, medžiaga taps trapi ir lengvai plyšta, o atsparumas oro sąlygoms ir tarnavimo laikas labai sumažės. Priešingai, PVC būdingos antipireno savybės nepriklauso nuo išorinių priedų, todėl jis gali išlaikyti stabilias mechanines savybes ir kartu užtikrinti puikų antipireną. Tai taip pat paaiškina, kodėl antipirenas PE niekada negalėjo pakeisti PVC aukšto priešgaisrinės saugos pramonės scenarijuose.

Apibendrinant galima pasakyti, kad PVC antipireno pranašumas prieš PE yra būdingas struktūrinis pranašumas, o ne sąlyginis pranašumas, atsirandantis dėl perdirbimo modifikacijų. PE gryno angliavandenilio molekulinė struktūra lemia esminį jo degumo trūkumą. Nepriklausomai nuo to, kokio tipo ar dozės antipireno pridedamas, jis gali tik šiek tiek sumažinti degimo laipsnį, bet negali visiškai slopinti degimo ir pasiekti stabilų savaiminio gesinimo efektyvumą. Pramoninėje atrankoje PVC vis dar yra pageidaujama medžiaga, atitinkanti aukštus antipireno reikalavimus, o PE (įskaitant antipireną modifikuotą PE) gali būti naudojamas tik esant mažos gaisro rizikos scenarijus. Aklai tikint, kad antipirenai gali visiškai išspręsti PE degumo problemą, lengvai sukels inžinerinius pavojus ir gaminių kokybę, neatitinkančią reikalavimų.
